一、产品简介：

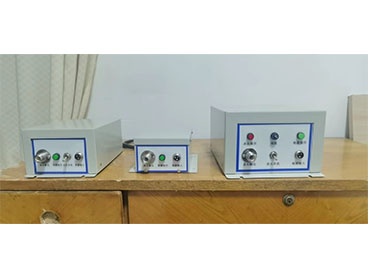

防爆高能点火器HGN-20主要用于工业燃烧器的自动点火。该点火器体积小，能量大，发火端耐高温，抗积炭，抗结焦，具有自净能力，点火可靠性极高，其性能优于进口的点火变压器，点火枪安装方便，不需调整点火电极放电距离。

防爆高能点火器有一个电源指示灯，一个点火指示灯，一个手动点火开关 。

二、防爆高能点火器技术参数；

1.电源电压：220V±10%　50/60HZ

2.适用燃料：燃气，燃油等

3.火花能量：20J

4.火花频率：8-14HZ

3.点火棒耐温　1300℃

三、防爆高能点火器壳体；

1.材料　铝合金，  防爆等级：ExdeIIBT4 防护等级：IP65.

2.体积　300×300×150mm

3.安装尺寸  矩形对角安装，安装孔Φ8mm

四、点火杆及点火线缆

1.点火杆前端材料2520高温合金；semicond高温材料

2.点火杆外径Φ18，连接螺纹M18*1.0。

3.点火杆长度和外形尺寸可根据用户要求定制

4.点火电缆为专用高能电缆，耐压20kv/ac,环境温度：-60℃～200℃，长度根据用户要求供应。

五、安装及接线

1.燃烧器上开有Φ18.5孔，将点火杆伸入即可，点火杆发火端安装在喷油（气）嘴前30～50mm处。本点火杆为一新型结构点火杆，不需调整放电距离。

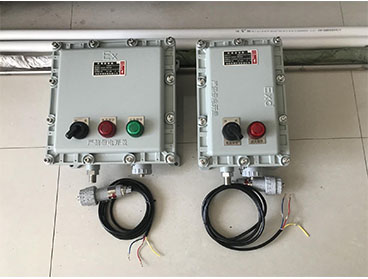

2.该防爆点火装置由箱体，专用高能电缆和点火杆三部分组成。将防爆点火装置箱体安装固定在锅炉附近，连接高压连接线和点火杆，接通电源线220V.AC。

六、使用

1.首先防爆高能点火器接通220V电源，电源指示灯亮，转换开关打到“开”，点火杆自动点火6秒（防爆点火器内置断电延时继电器，点火时间可根据现场要求调节）。点火完成后，将转换开关打到“关”。

2.全部去掉了

3.防爆高能点火器点火成功后，应取出点火杆，在不使用的情况下，请断开220v电源。

4.本点火杆的前端为一特殊结构，用户不能将点火杆锯断一截后使用。

七、注意事项：

防爆高能点火装置安装位置要注意防水防潮，特别在连接处做好防水工作。

注意点火枪的保养与维护。

高压输出座不能连接本设备以外别的用电设备。
